Compacte putmondsystemen: ontwerp-, voordelen- en selectiegids voor olievelden

Een compact putmondsysteem is een modulair putmondsamenstel dat de verbuizingskop, verbuizingsspoelen, buiskop en boomadapter integreert in een kortere, lichtere stapel dan een conventionele putmond. Het resultaat is minder installatietijd, een lager BOP-hanteringsrisico en een kleinere voetafdruk op het platform of de pad. Compacte putmondsystemen zijn niet één enkel product; ze zijn een ontwerpfilosofie die de voorkeur geeft aan slip-lock connectoren, verminderde flens-tot-flenshoogten en vuiltolerante profielen voor boor- en voltooiingswerkzaamheden.

Wat definieert een compact bronsysteem?

Compacte putmondsystemen worden gedefinieerd door drie praktische kenmerken: een kortere totale stapelhoogte, minder flensverbindingen en een snellere installatie met standaard boorinstallatieapparatuur.

Bij een conventionele putmond zijn de boorbuiskop, de boorbuisspoelen en de buiskop afzonderlijke zware flenslichamen. Elke verbinding voegt hoogte, gewicht en een potentieel lekpad toe. Een compact systeem vermindert die stapel door gebruik te maken van geïntegreerde spoelen, slip-lock- of snelkoppelingsprofielen en voorgemonteerde afdichtingen. De behuizinghanger komt vaak rechtstreeks in de behuizingkop of op een enkele spoel terecht, in plaats van via meerdere adapterflenzen.

Puintolerantie is een ander veelvoorkomend ontwerpdoel. Tijdens het boren kunnen boorgruis, roest en opgedroogde modder in de kom terechtkomen. Een compacte putmond kan een puintolerant ophangprofiel of een beschermende slijtbus gebruiken, zodat de afdichtingsoppervlakken schoon blijven tot de voltooiingsfase. Dit is van belang als de putmond wekenlang open staat tussen de verbuizingsreeksen.

Waarom operators kiezen voor compacte wellheadsystemen

De belangrijkste reden om voor een compact putmondsysteem te kiezen is economisch: het verkort de tijd dat de boorinstallatie op de put moet blijven, en het vermindert de hoeveelheid zware BOP-behandeling die tussen de boorsecties nodig is.

Bij een conventionele putmond kan het verplaatsen van de BOP van de ene behuizingsspoel naar de volgende het optillen van de BOP, het installeren van een adapter en het onder druk testen van nieuwe verbindingen vereisen. Een compact systeem kan ervoor zorgen dat de BOP op zijn plaats blijft terwijl de interne hanger- en spoelcomponenten via de boring worden vervangen. Dat bespaart montagetijd en verkleint het risico op vallende voorwerpen of beschadigde afdichtingsoppervlakken.

Andere voordelen zijn onder meer:

• Kleinere dek- of padvoetafdruk, wat van belang is op offshore-platforms en pads met meerdere putten.
• Lager stapelgewicht, waardoor de structurele belasting op de geleider of oppervlaktebehuizing wordt verminderd.
• Minder flensverbindingen, wat minder lekpaden en minder koppelarbeid betekent.
• Snellere 'nippel-down' en 'nippel-up'-bewerkingen tussen het boren en de voltooiing.
• Betere compatibiliteit met opgerolde buizen, draadkabels en stootwerkzaamheden wanneer het interne profiel is ontworpen voor toegang via de boring.

Kerncomponenten van een compacte putkopstapel

Een compacte putmondstapel vervult nog steeds dezelfde vier functies als elke andere putmond: hij ondersteunt boorbuisstrings, dicht elke ring af, biedt een landingspunt voor de tubinghanger en biedt een aansluiting voor de kerstboom of frac-apparatuur.

Behuizingskop en behuizinghanger

De behuizingskop vormt de basis van de stapel. Het wordt op de oppervlaktemantelkolom gelast of geschroefd en vormt de eerste drukhoudende kom. In een compact ontwerp kan de kop van de behuizing korter zijn en kan deze een slip-type of doorn-behuizingshanger accepteren zonder een afzonderlijke spoel. De behuizingshanger brengt het gewicht van de behuizingsserie over op de kop en dicht de ringvormige ruimte tussen de behuizingsseries af.

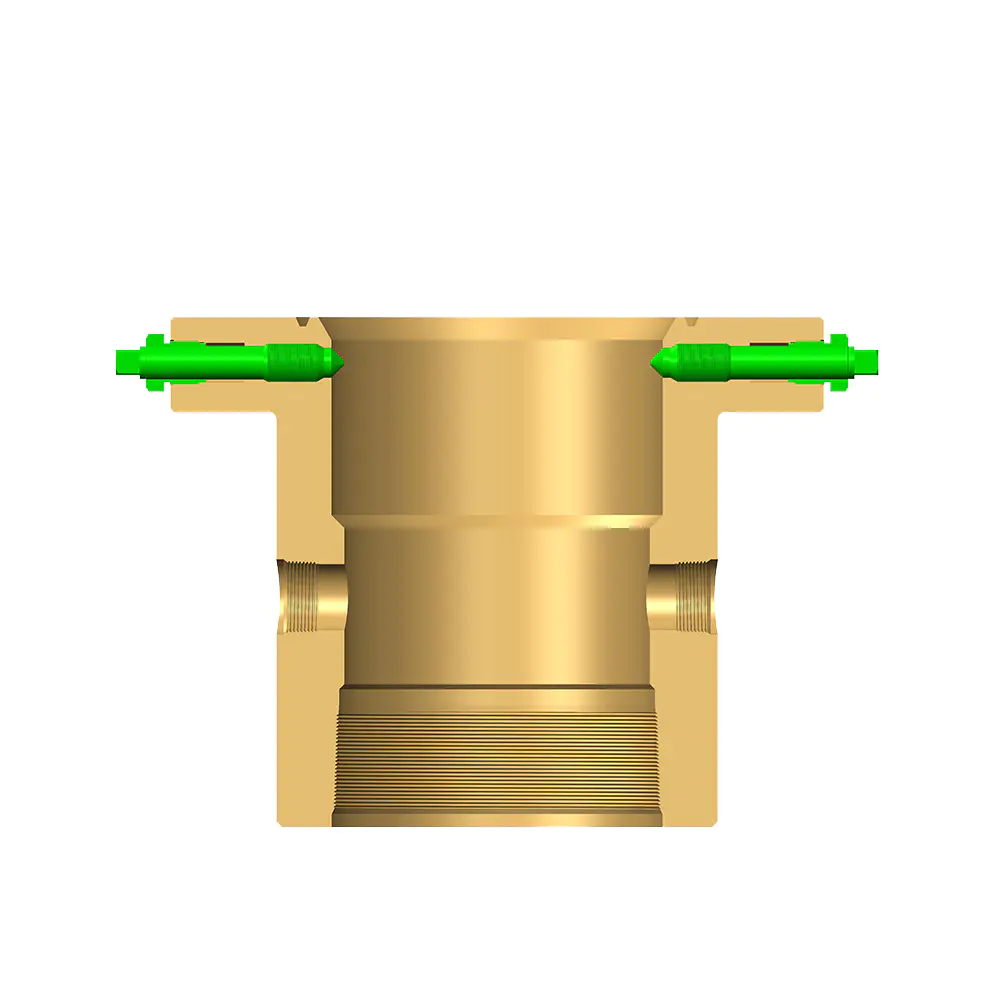

CSG-behuizingskop voor compacte bronstapels Compacte behuizingskopoptie die de putmondfundering vormt en geschikt is voor slip- of doornbehuizinghangers in opstellingen met beperkte hoogte. Bekijk Product →

Wanneer u een behuizingskop selecteert, let dan op de behuizingsgrootte, de drukwaarde en het ophangtype. Een behuizingskop in CSG-stijl wordt bijvoorbeeld vaak gebruikt waar een compacte, opsteekopstelling de voorkeur verdient boven een grote geflensde spoel.

Behuizingskopspoel en uitlaataansluitingen

De spoel van de behuizingskop voegt een uitlaat toe voor toegang tot de annulus, kill-lijnen of choke-spruitstukken. In compacte systemen wordt deze spoel vaak gecombineerd met het behuizingskoplichaam of korter gemaakt door gebruik te maken van een klemverbinding. De uitlaatgrootte en flenswaarde moeten overeenkomen met het choke- en kill-spruitstuk van de boorinstallatie, dus dit is een aanschafpunt waar een verkeerde interface de klus kan stoppen.

Slangkopspoel en slanghanger

De slangkopspoel bevindt zich boven de behuizingkopspoelen en ondersteunt de slanghanger. De slanghanger hangt de productiebuizen op en sluit de ringvormige buis-naar-behuizing-ring af. Compacte versies kunnen een enkele spoel gebruiken met een gecombineerd hangerlandingsprofiel, waardoor het aantal flensverbindingen boven de putmond wordt verminderd.

Slangkopspoel voor putkopconstructies Wellhead-component die de slanghanger ondersteunt en de ringvormige buis-naar-casing-ring afdicht, met compacte versies die de flensverbindingen boven de behuizingskop verminderen. Bekijk Product →

Voor putten met elektrische dompelpompen of dubbele slangstrengen moeten de slangkopspoel en hanger worden besteld met de juiste doorvoeringen en bypass-poorten. Deze opties zijn na productie meestal niet uitwisselbaar.

Frac-putmond en boomadapter

Wanneer de put wordt voorbereid voor hydraulisch breken, kan de compacte putmond worden afgedekt met een frac-putmondsamenstel of een geitenkop. Deze componenten moeten hoge pompsnelheden, schurende steunmiddelen en snelle drukcycli aankunnen. Een speciale frac-putmond is niet hetzelfde als een standaard kerstboom; het maakt gebruik van een grotere boring en slijtvaste materialen in het stromingspad.

Frac Wellhead Assembly voor hydraulische breekoperaties Hogedruk-putmondmontage voor breekservice, hanteren van schurend steunmiddel en snelle drukcycli vóór installatie van de productieboom. Bekijk Product →

Na het breken wordt de frac-stapel verwijderd en wordt de productieboom geïnstalleerd. De boomadapter of buiskopadapter moet passen bij de onderaansluiting van de boom. Het is dus de moeite waard om vóór verzending de API-flensgrootte, het type en de ringgroef te bevestigen.

Selectiecriteria: druk, grootte en interface

Kies een compact putmondsysteem door vier variabelen op elkaar af te stemmen: drukwaarde, behuizings- en buisafmetingen, uitlaatconfiguratie en materiaalklasse voor de geproduceerde vloeistof.

De onderstaande tabel vergelijkt een conventionele putmond met een compacte putmond op de punten die het vaakst de kosten en planning bepalen.

Drukwaarden variëren gewoonlijk van 2.000 psi tot 15.000 psi of hoger, met API 6A- of API 6A/17D-vereisten, afhankelijk van de toepassing. Temperatuurklasse, materiaalklasse en NACE-conformiteit voor H2S-service moeten worden vermeld in het gegevensblad en mogen niet worden aangenomen. Een compacte putmond die correct is beoordeeld voor druk, maar verkeerd voor zure service, zal niet voldoen aan de inspectie of een operationeel gevaar creëren.

Interfacecontrole is net zo belangrijk. De behuizingskopuitlaat, de slangkopadapter en de boomaansluiting moeten allemaal overeenkomen met de bestaande uitrusting van de boorinstallatie. Als de putmond deel uitmaakt van een batchbestelling voor een pad, bewaar dan voor elke put een enkele interfacetekening en verifieer deze aan de hand van de BOP-stapel van elke boorinstallatie.

Installatie en veldpassing

Compacte putmondsystemen kunnen alleen sneller worden geïnstalleerd als de bemanning van de boorinstallatie de landingsvolgorde en de afdichtingstestprocedure begrijpt.

Voordat u de behuizing in werking stelt, inspecteert u de kom en de afdichtingsgebieden op vuil. Een slijtbus moet de kom beschermen terwijl het boren doorgaat. Wanneer de behuizinghanger is geland, controleer dan of deze op zijn plaats zit en of de afdichting wordt bekrachtigd met het gespecificeerde koppel of de gespecificeerde druk. Vertrouw niet alleen op visuele indicaties; gebruik het landingsgereedschap van de fabrikant en test de ring op druk voordat u de volgende spoel oppakt.

Real-time monitoring van de boorputmond kan helpen bevestigen dat de stapel stabiel blijft tijdens het boren en voltooien. Real-time monitoring van de putmond systemen volgen de druk, temperatuur en trillingen bij de putmond, waardoor de bemanning van de boorinstallatie vroegtijdig wordt gewaarschuwd als een afdichting begint te lekken of een hanger beweegt. Die gegevens zijn vooral nuttig bij compacte systemen waarbij de stapel minder flensverbindingen heeft, maar kleinere interne spelingen.

Houd tijdens de oplevering de boring schoon en gebruik het juiste tegendrukventiel als de boom wordt verwijderd. Een tegendrukklep zorgt voor een tijdelijke barrière in de slanghanger, zodat de put kan worden beveiligd zonder deze te doden. Het inhaalgereedschap en de testplug moeten passen bij het ophangprofiel; het mengen van gereedschappen uit verschillende putmondontwerpen is een veelvoorkomende bron van tijdverlies.

Veelvoorkomende inkooprisico's en hoe u deze kunt vermijden

De duurste compacte putmond is degene die niet past bij de boorinstallatie, het behuizingsprogramma of het voltooiingsontwerp.

• Ervan uitgaande dat "compact" uitwisselbaar is. Compacte putmonden van verschillende fabrikanten gebruiken verschillende ophangprofielen, afdichtingssystemen en loopgereedschappen. Een hanger van het ene ontwerp zal niet in een ander ontwerp terechtkomen.
• Alleen bestellen op drukniveau. Twee putmonden kunnen beide een druk van 10.000 psi hebben, maar hebben verschillende temperatuurklassen, materiaalklassen of H2S-limieten.
• Het negeren van de BOP-interface. De BOP-adapter, boorspoel en putmonduitlaat moeten passen bij de stapel van de boorinstallatie. Bevestig spijker- of flensverbindingen, ringpakkingen en boutafmetingen.
• Reserveafdichtingen en loopgereedschap vergeten. Compacte systemen maken vaak gebruik van gepatenteerde elastomeren of metalen afdichtingen. Als de afdichting tijdens de installatie beschadigd raakt, moet er een reserve aanwezig zijn.
• Geen fabrieksacceptatietestrecord. Vraag naar druktestkaarten, materiaalcertificaten en API-monogramdocumentatie voordat de apparatuur de fabriek verlaat.

Veelgestelde vragen

Wat is het verschil tussen een compacte putmond en een conventionele putmond?

Een compacte putmond maakt gebruik van een kortere, meer geïntegreerde stapel met minder flensverbindingen. Een conventionele putmond maakt gebruik van afzonderlijke zware spoelen en adapters. Het compacte ontwerp bespaart installatietijd en vermindert het hanteren van BOP, maar vereist wel het juiste loopgereedschap en ophangprofielen.

Kan een compacte putmond worden gebruikt voor hydraulisch breken?

Ja, maar de putmond moet geschikt zijn voor frac-service. Voor de frac-bewerking wordt vaak een speciale frac-putmondconstructie of geitenkop boven de buiskop geïnstalleerd en vervolgens verwijderd voordat de productieboom wordt geïnstalleerd. Standaard wellhead-componenten tolereren mogelijk geen hoge pompsnelheden en schurend steunmiddel zonder een stromingspad met een breukwaarde.

Hoe kies ik de drukwaarde voor een compacte putmond?

Begin met de maximaal verwachte oppervlaktedruk en voeg vervolgens de vereiste veiligheidsmarge en eventuele wettelijke vereisten toe. De drukwaarde moet de hoogste druk dekken die de putkop zal ervaren tijdens het boren, voltooien en produceren. Bij HPHT-putten kan temperatuurreductie de toegestane werkdruk verlagen.

Wat moet er in een bestelling voor een compacte putmond zitten?

Een volledige bestelling omvat doorgaans de behuizingskop, behuizingshangers, behuizingskopspoelen, slangkopspoel, slanghanger, boomadapter of frac-adapter, afdichtingssets, loopgereedschap en testpluggen. Specificeer het API-specificatieniveau, de materiaalklasse, de temperatuurklasse en de uitlaataansluitingen op het gegevensblad.

Compacte putmondsystemen belonen een vroege planning. Pas de stapel aan het behuizingsprogramma, de BOP van de boorinstallatie en de voltooiingsmethode aan, en de kortere, lichtere montage zal zich terugbetalen door snellere nippel-up, veiligere BOP-hantering en minder lekpaden. Behandel het ophangprofiel, het afdichtingssysteem en het loopgereedschap als een op elkaar afgestemde set uit dezelfde toeleveringsketen en verifieer elke interface voordat de apparatuur de werf verlaat.
