EEN frac-spruitstuk is een vloeistofdistributiesysteem onder hoge druk dat wordt gebruikt bij hydraulische breekoperaties (fracking) om breekvloeistof onder druk van meerdere pompwagens tegelijkertijd naar een of meer putmonden te leiden, te controleren en te distribueren. Kortom: zonder a frac-spruitstuk , is het fysiek onmogelijk om de output van 10 tot 40 hogedrukpompen in een enkele boorput te coördineren bij de drukken en stroomsnelheden die vereist zijn voor moderne voltooiingsoperaties. Een typisch brekende spruitstuk moet werkdrukken aan van 10.000–20.000 psi en stroomsnelheden van meer dan 100 vaten per minuut (bpm), waardoor het een van de mechanisch meest veeleisende apparaten op elke putlocatie is. Dit artikel legt uit hoe frac-spruitstuks werk, de belangrijkste ontwerptypen, selectiecriteria, operationele best practices en de zich ontwikkelende technologie die deze kritieke apparatuurcategorie opnieuw vormgeeft.
Wat is een Frac-spruitstuk? Functie- en kerncomponenten
EEN frac-spruitstuk fungeert als het centrale vloeistofknooppunt van een hydraulische breukverspreiding - waarbij de stroom van meerdere pompeenheden wordt geaggregeerd, waardoor isolatie en stroomcontrole mogelijk is, en vloeistof onder gecontroleerde druk wordt afgeleverd aan het bronbehandelingsijzer. Het is conceptueel vergelijkbaar met een snelwegknooppunt: meerdere rijstroken met veel verkeer (pompwagens) komen samen in een gecontroleerd stroompad dat naar één enkele bestemming leidt (de boorput).
De kernfunctie van een brekende spruitstuk is drieledig: vloeistofverdeling, drukvereffening en operationele flexibiliteit. Zonder een spruitstuk zou het aansluiten van twintig individuele pompwagens rechtstreeks op één putmond een onbeheersbare kluwen van hogedrukijzer vereisen, zonder een manier om individuele pompen te isoleren voor onderhoud, om tussen putten te wisselen zonder de klus te stoppen, of om drukstoten als gevolg van het opstarten en stilleggen van pompen te beheersen.
Belangrijkste componenten van een Frac-spruitstuk
- Koplichaam (hoofdboring): De centrale pijp of het gesmede lichaam waar alle vloeistof doorheen stroomt. De diameters van de hoofdboring variëren doorgaans van 4 inch tot 7 inch (nominaal), waarbij de wanddikte is ontworpen om barstdrukken van 1,5–2× werkdruk te weerstaan. De meeste headerbehuizingen zijn gemaakt van 4130 of 4140 chromolystaal, hittebehandeld om sterktes boven de 100.000 psi te verkrijgen.
- Inlaataansluitingen (pompzijde): Individuele hogedrukaansluitingen waar de afvoerleidingen van de pompwagen op aansluiten. Een standaard frac-spruitstuk heeft 8–24 inlaatpoorten, elk uitgerust met een plugklep of schuifafsluiter voor individuele pompisolatie. Verbindingstypen zijn onder meer hamerkoppeling (Fig. 1502 of 2002), geflensde of gepatenteerde snelkoppelingssystemen.
- Uitlaataansluitingen (bronzijde): Hogedrukuitlaten die naar het behandelingsijzer en de putmond leiden. Bij operaties met meerdere putjes worden verdeelstukken met 2 tot 8 uitlaatpoorten gebruikt om gelijktijdige of opeenvolgende behandeling van meerdere putten mogelijk te maken zonder dat er tussen de fasen moet worden gesleuteld.
- Isolatiekleppen: Schuifafsluiters of plugkleppen op elke inlaat- en uitlaatpoort maken individuele isolatie van elke pomp- of putverbinding mogelijk zonder de gehele verspreiding uit te schakelen. Deze kleppen worden doorgaans hydraulisch of handmatig bediend en zijn geschikt voor de volledige werkdruk van het verdeelstuk.
- Overdrukventiel (PRV): EEN safety-critical component that automatically vents fluid if manifold pressure exceeds the maximum allowable working pressure (MAWP). PRVs are typically set at 105–110% of MAWP.
- Manometers en instrumentatiepoorten: Real-time drukbewaking op meerdere punten maakt vroegtijdige detectie van stroombeperkingen, kleplekken of pompafwijkingen mogelijk. Modern frac-spruitstuks integreer elektronische druktransducers die zijn aangesloten op het data-acquisitiesysteem van de behandelwagen.

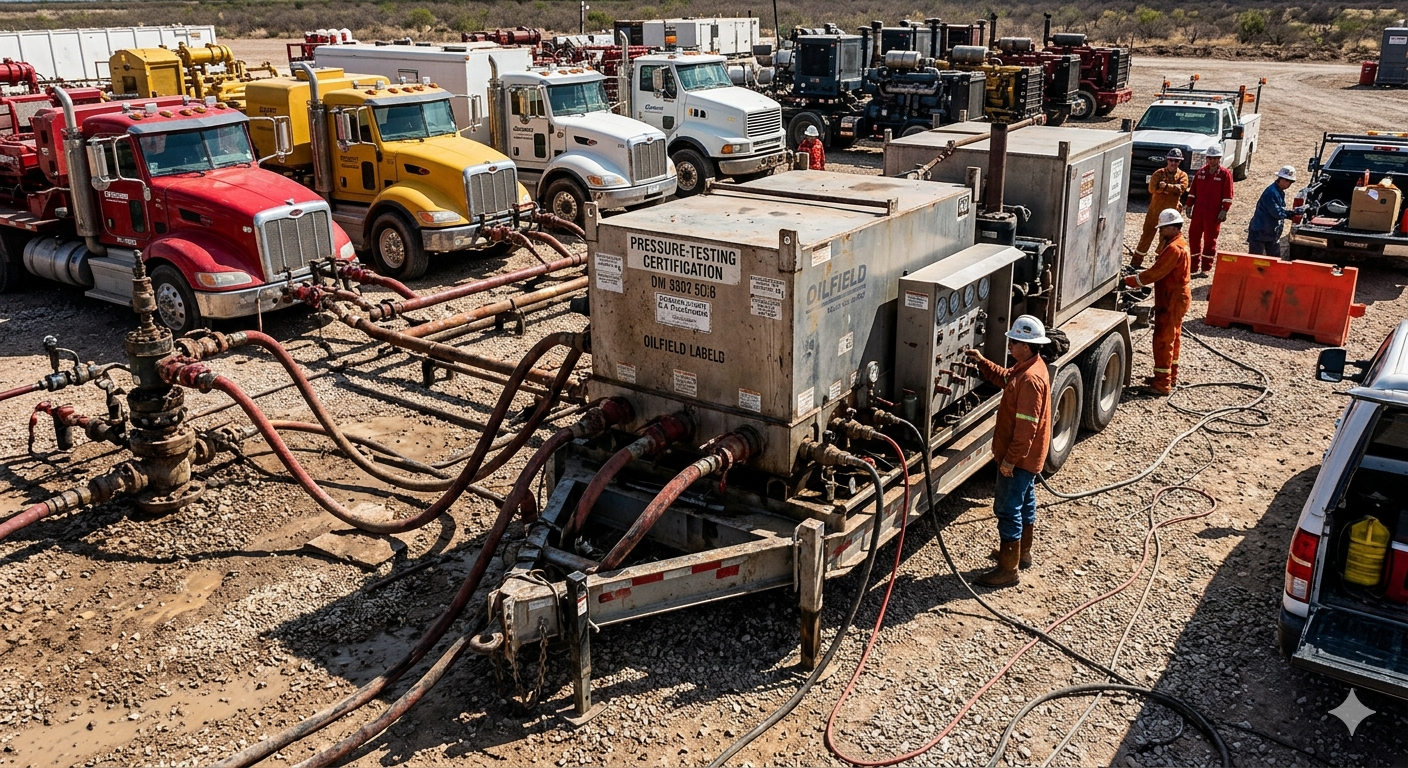

- Skid-/trailerframe: Het spruitstuk wordt gemonteerd op een stalen skid of op een weglegale aanhanger voor transport en snelle inzet. Op een aanhanger gemonteerde eenheden kunnen door een standaard frac-ploeg in 45-90 minuten worden gepositioneerd en aangesloten.
Soorten Frac-spruitstukken: traditioneel versus ritssluiting versus combo
De frac-spruitstuk De markt is geëvolueerd van eenvoudige headers met één put naar geavanceerde systemen met meerdere putten die het gelijktijdig breken van aangrenzende boorputten kunnen ondersteunen. Drie primaire configuraties domineren moderne operaties:
| Parameter | Verdeelstuk met één put | Rits spruitstuk | Combo / Multi-Well-spruitstuk |
|---|---|---|---|
| Wells geserveerd | 1 | 2 (afwisselend) | 2–8 |
| Typische inlaatpoorten | 8–16 | 16–24 | 20–40 |
| Typische werkdruk | 10.000–15.000 psi | 10.000–15.000 psi | 10.000–20.000 psi |
| Operationele modus | Opeenvolgende fasen | EENlternating between 2 wells | Gelijktijdig of opeenvolgend |
| Opsteltijd | 45–90 minuten | 2–4 uur | 4–8 uur |
| Pompgebruik | ~60–70% | ~80–90% | ~85-95% |
| Kapitaalkosten (relatief) | Laag (basislijn) | Gemiddeld (40-80%) | Hoog (100–200%) |
| Beste applicatie | Pads met één putje, verkennend | Pads met 2 putjes, padboren | Pads met meerdere putjes, gelijktijdige frac |
Tabel 1: Vergelijking van de drie primaire frac-spruitstukconfiguraties op basis van belangrijke operationele en commerciële parameters. Rits- en combospruitstukken zorgen voor een aanzienlijk hoger pompgebruik, ten koste van een grotere complexiteit en kapitaalinvestering.
De Zipper Frac Manifold: How It Doubles Pump Efficiency
De rits frac spruitstuk is de belangrijkste operationele innovatie op het gebied van frac-spruitstukontwerp van de afgelopen twintig jaar. In een ritssluitingconfiguratie wisselt een enkele pompspreiding tussen twee aangrenzende boorputten - terwijl de ene put wordt gebroken, de andere wordt geperforeerd en voorbereid op de volgende fase. Hierdoor wordt de niet-productieve tijd (NPT) tussen de fasen geëlimineerd, die 30 tot 40% van de totale doorlooptijd bij operaties met één put uitmaakt.
De hydraulic advantage is equally significant: research has shown that zipper fracturing on adjacent parallel laterals creates fracture interference patterns that extend total stimulated reservoir volume (SRV) by 15–25% compared to sequential single-well fracturing. The fractures from one well "push" into the reservoir in directions that complement the fracture geometry of the adjacent well, improving drainage efficiency across the pad.
EEN standard rits frac spruitstuk bestaat uit twee afzonderlijke verdeelstukken die met elkaar zijn verbonden door een crossover-sectie met isolatiekleppen, waardoor de gehele pompspreiding van bron A naar bron B kan worden omgeleid door twee kleppen te openen en te sluiten – een schakelhandeling die minder dan 60 seconden duurt.
Frac-spruitstukdrukwaarden: de juiste klasse selecteren
Drukclassificatie is de meest veiligheidskritische specificatie bij het selecteren van een frac-spruitstuk . Een te lage drukwaarde is de belangrijkste oorzaak van catastrofale storingen in het spruitstuk, die fataal kunnen zijn en tot boorputcontrole-incidenten kunnen leiden. De industrie gebruikt een gestandaardiseerd drukklassesysteem dat is afgestemd op API 6A en API 16C:
| Drukklasse | Werkdruk (psi) | Testdruk (psi) | Typische toepassing | Gemeenschappelijke formatie |
|---|---|---|---|---|
| 10K | 10.000 | 15.000 | Conventionele frac, ondiepe putten | Permbekken (sommige zones) |
| 15K | 15.000 | 22.500 | Standaard schalie frac, padboren | Marcellus, Eagle Ford, Haynesville |
| 20K | 20.000 | 30.000 | Ultra-HPHT, diepe putten | Diepe Haynesville, SCOOP/STAPEL |
Tabel 2: Standaard frac-spruitstukdrukklassen met bijbehorende testdrukken en typische formatietoepassingen. Alle drukhoudende componenten van het frac-spruitstuk moeten hydrostatisch worden getest tot 1,5× de werkdruk voordat ze worden ingezet, conform de vereisten van API 16C.
De selection of a 15K versus 20K frac-spruitstuk is niet louter een kwestie van veiligheidsmarge; het heeft directe gevolgen voor de kosten. Een verdeelstuk met een classificatie van 20K kan 40-70% meer kosten dan een gelijkwaardige 15K-eenheid vanwege de zwaardere gesmede lichamen, dikkere wanden, kleppen met hogere specificaties en strengere vereiste materiaalkwalificatietests. Het gebruik van een 10K- of 15K-spruitstuk in een formatie die een behandelingsdruk van 18.000 psi vereist, creëert echter een onaanvaardbaar risico op falen van de drukbeheersing.
Materialen en metallurgie: wat ervoor zorgt dat een Frac-spruitstuk hogedruk-schuurtoepassingen overleeft
Frac-spruitstuk componenten worden geconfronteerd met een unieke combinatie van mechanische spanningen: cyclische hogedrukbelasting tijdens elke fase, erosie door met hoge snelheid beladen vloeistof (zandconcentraties van 0,5-4 lb/gal bij snelheden van 40-80 ft/s), chemische aantasting door zure voorspoelingen en wrijvingsverminderaars, en vermoeidheid door herhaalde drukverhogingscycli gedurende honderden fasen per jaar.
Body- en headermaterialen
De main header body of a frac-spruitstuk wordt doorgaans gesmeed uit AISI 4130 of 4140 chromolystaal, warmtebehandeld tot een minimale vloeigrens van 75.000–100.000 psi (klasse L of klasse P volgens API 6A). Gesmede constructie is verplicht; gietijzeren of gelaste constructies zijn niet op betrouwbare wijze bestand tegen de cyclische vermoeiingsbelasting van frac-service. Smeden elimineert de interne holtes en directionele korrelzwakheden die gietstukken gevoelig maken voor vermoeidheidsscheuren.
Voor zure toepassingen (H₂S aanwezig) moeten materialen voldoen aan de NACE MR0175 / ISO 15156-vereisten, die de maximale hardheid beperken tot 22 HRC om sulfide-spanningsscheuren te voorkomen. Zure service frac-spruitstuks gebruik laaggelegeerd koolstofstaal met gecontroleerde chemie in plaats van legeringen met een hoge sterkte, waarbij lagere drukwaarden worden geaccepteerd in ruil voor zure weerstand.
Erosiebeschermingstechnologieën
Erosie van het steunmiddel is het belangrijkste slijtagemechanisme bij frac-spruitstuk lichamen, vooral bij T-verbindingen, ellebogen en klepzittingen waar de stroomsnelheid en turbulentie pieken. Er worden drie primaire erosiemitigatiestrategieën toegepast:
- Vervangbare slijthulzen: Carbide of gehard stalen inzetstukken langs de binnenboring op zones met hoge erosie. Deze zijn ontworpen als verbruiksonderdelen en kunnen tijdens gepland onderhoud worden vervangen zonder dat het hele spruitstukhuis hoeft te worden vervangen. Een standaard slijthuls heeft een levensduur van 200-500 frac-fasen, afhankelijk van de concentratie en het type steunmiddel.
- Klepbekleding van wolfraamcarbide: Schuifkleppen en plugkleppen in frac-service gebruiken zittingen en trimcomponenten van wolfraamcarbide met een Vickers-hardheid van 1.500–2.400 HV - veel harder dan het kwartszandsteunmiddel van 100 mesh (ongeveer 800 HV) dat erdoorheen stroomt.
- Optimalisatie van de geometrie van het stroompad: Modern frac-spruitstuk ontwerpen maken gebruik van computationele vloeistofdynamica (CFD) om de interne boringgeometrie te optimaliseren, waardoor de turbulentie op kruispunten met 20-40% wordt verminderd en de gemiddelde tijd tussen slijtagegerelateerd onderhoud wordt verlengd.
Frac-spruitstukbewerkingen: rig-up, pre-job-tests en fase-uitvoering
De juiste operationele procedure voor a frac-spruitstuk is net zo belangrijk als de specificatie van de apparatuur. Het merendeel van de defecten aan apparatuur op locatie wordt veroorzaakt door procedurefouten (ontoereikende druktests, onjuiste klepvolgorde of fouten bij het maken van verbindingen) en niet door defecten aan de apparatuur.
Protocol voor druktesten vóór het werk
Elke frac-spruitstuk De montage moet vóór elke klus onder druk worden getest op de maximale verwachte behandelingsdruk, of op de nominale werkdruk van het verdeelstuk, afhankelijk van welke lager is. Het standaardprotocol omvat:
- Lagedruktest (200–500 psi): Bevestigt dat alle verbindingen correct zijn gemaakt en dat de kleppen op hun plaats zitten. Een pauze van 10 minuten zonder drukverval is vereist voordat u verdergaat.
- Hogedruktest (tot MAWP of maximale verwachte behandelingsdruk): EEN 10-minute hold at full test pressure with no more than 50 psi decay allowed. Any decay greater than this requires immediate investigation and re-test before operations begin.
- Ventielfunctietest: Elke isolatieklep wordt onder druk geopend en gesloten om de juiste werking te verifiëren. Een klep die er niet in slaagt het drukverschil vast te houden, wordt buiten dienst gesteld en omzeild of vervangen.
- PRV-instelpuntverificatie: De pressure relief valve pop-off pressure is verified against its certification tag. PRVs in frac service should be re-certified every 12 months or 500 operating hours, whichever comes first.
Fase-uitvoering: klepbeheer tijdens een Frac-taak
Tijdens een breukfase wordt de frac-spruitstuk De operator is verantwoordelijk voor het in realtime beheren van de inlaat- en uitlaatklepposities. De standaardbedieningsprocedure vereist:
- Sluit nooit een stroomafwaartse klep (putzijde) terwijl de pompen draaien: Het sluiten van de putuitlaat terwijl de pompen op snelheid zijn, creëert een "deadhead"-toestand: drukpieken naar de inschakeldruk van de pomp binnen enkele seconden, waardoor mogelijk de MAWP van het spruitstuk wordt overschreden. Alle pompeenheden moeten worden uitgeschakeld voordat de kleppen aan de putzijde worden gesloten.
- Sequentiële pompinschakeling: Pompen worden één voor één online gezet via hun individuele inlaatkleppen, waardoor de operator de drukrespons kan monitoren en de integriteit van het verdeelstuk kan bevestigen voordat volgende pompen worden toegevoegd.
- Schakelprocedure voor het spruitstuk van de rits: Wanneer tijdens een ritssluiting tussen putten wordt geschakeld, wordt de klep van de ontvangende put geopend voordat de klep van de behandelingsput wordt gesloten, waardoor een continue stroom wordt gehandhaafd en drukhamers worden voorkomen die de slijtage van kleppen en fittingen versnellen.
Frac-spruitstuktechnologie van de volgende generatie: automatisering en bediening op afstand
De frac-spruitstuk ondergaat een belangrijke technologische transformatie, aangedreven door de drang van de industrie naar afgelegen en autonome exploitatie van boorputlocaties – een trend die wordt versneld door arbeidskosten, HSE-overwegingen en de integratie van elektrische breuken (e-frac).
EENutomated Valve Control Systems
Volgende generatie frac-spruitstuks integreer hydraulisch of elektrisch bediende kleppen die worden bediend vanuit de behandelwagen, waardoor het personeel niet langer de spruitstukkleppen handmatig hoeft te bedienen in de hogedrukzone nabij de putmond. Geautomatiseerde klepsystemen kunnen de ritsschakelaarreeks in minder dan 5 seconden uitvoeren, vergeleken met 30-60 seconden voor handmatige bediening, waardoor NPT- en drukschommelingen tijdens putovergangen worden verminderd.
EENdvanced control systems include interlock logic that prevents operators from inadvertently creating deadhead conditions — if a command to close a well-side valve is issued while pumps are above a pre-set flow rate threshold, the system alerts the operator and requires confirmation before executing the command.
Geïntegreerde sensorarrays en voorspellend onderhoud
Modern frac-spruitstuk De ontwerpen bevatten ultrasone wanddiktesensoren in zones met hoge erosie, waardoor realtime slijtagegegevens naar de behandelwagen worden verzonden. Wanneer de wanddikte op een bewaakte locatie onder een vooraf ingestelde drempel daalt (doorgaans 80% van de oorspronkelijke ontwerpdikte), markeert het systeem het onderdeel voor inspectie of vervanging tijdens het volgende geplande onderhoudsvenster – voordat er een storing optreedt.
EENcoustic emission sensors can detect micro-cracking in manifold bodies before cracks propagate to a through-wall condition, providing early warning of fatigue damage that visual inspection would miss. Industry data indicates that predictive maintenance programs based on continuous sensor monitoring can extend average frac-spruitstuk levensduur met 20-35% en verminder ongeplande apparatuurstoringen met meer dan 60%.
Inspectie en onderhoud van Frac-spruitstuk: wat industrienormen vereisen
Frac-spruitstuk Inspectie- en onderhoudsvereisten worden bepaald door API RP 7L, API 16C en operatorspecifieke QA-programma's. De gevolgen van defecten aan het spruitstuk – vrijkomen van vloeistof onder hoge druk, mogelijke ontsteking en persoonlijk letsel – maken naleving niet onderhandelbaar.
- Visuele inspectie na het werk: EENfter each frac job, all external surfaces, connection points, valve stems, and pressure gauges are visually inspected for leaks, mechanical damage, erosion grooves, and corrosion. Any fitting showing visible erosion at the OD is removed from service for dimensional inspection.
- Ultrasone diktetesten (UT): De minimale wanddikte wordt gemeten op alle zones met hoge erosie (T-verbindingen, ellebogen, kleplichamen) met behulp van gekalibreerde ultrasone meters. Metingen onder de berekende minimale wanddikte (volgens ASME B31.3 of API 6A) vereisen onmiddellijke buitengebruikstelling.
- Magnetische deeltjesinspectie (MPI) of kleurstofpenetranttesten (DPT): Uitgevoerd op laszones, schroefdraadverbindingen en gebieden met waargenomen erosie om oppervlaktebrekende scheuren te detecteren. MPI heeft de voorkeur voor magnetische materialen; DPT wordt gebruikt op niet-magnetische legeringen.
- Volledige hercertificering hydrostatische test: Jaarlijks of na elke reparatie vereist, bij 1,5× werkdruk gedurende minimaal 10 minuten. Hercertificeringsgegevens moeten herleidbaar zijn tot het specifieke serienummer van het spruitstuk en moeten worden bewaard gedurende de levensduur van de apparatuur.
- Revisie en vervanging van kleppen: Bij schuifafsluiters bij frac-verdeelstukken moeten doorgaans de zitting en afdichting worden vervangen na 150–300 bedrijfscycli (openen/sluiten onder druk). Uitgesteld kleponderhoud is de belangrijkste oorzaak van kleplekken tijdens gebruik wanneer deze actief is frac-spruitstuks .
Veelgestelde vragen: Frac-spruitstukken
Vraag 1: Wat is het verschil tussen een frac-verdeelstuk en een behandelijzer?
EEN frac-spruitstuk is het centrale distributieknooppunt dat pompstromen verzamelt en naar individuele putverbindingen leidt. "Behandelen van ijzer" verwijst naar de hogedrukleidingsegmenten, hamerverbindingen en ellebogen die de uitlaat van het verdeelstuk met de putmond verbinden. Het spruitstuk is een vast geheel dat op een skid of aanhanger is gemonteerd; Het behandelen van ijzer bestaat uit de in het veld gemonteerde leidingen tussen het verdeelstuk en de putmond, die voor elke klus anders zijn geconfigureerd. Beide moeten geschikt zijn voor dezelfde werkdruk, maar ze vervullen fundamenteel verschillende functies in het stroompad.
Vraag 2: Hoeveel pompwagens kan een frac-spruitstuk aan?
Standaard frac-spruitstuks zijn ontworpen met 8–24 inlaatpoorten. Een typische voltooiing met een groot kussen in het Perm-bekken maakt gebruik van 18-24 pompeenheden, waarvoor een verdeelstuk nodig is met minstens zoveel inlaataansluitingen. Elke inlaatpoort verwerkt het volledige nominale debiet van één pompwagen – doorgaans 25–50 bpm per eenheid bij werkdruk. De hoofdboring van het verdeelstuk moet zo zijn gedimensioneerd dat de totale piekstroom (de som van alle actieve pompen) geen vloeistofsnelheid produceert die hoger is dan 30-40 ft / s, wat de erosiedrempel is voor staal onder een met propmiddel beladen stroming.
Vraag 3: Wat is een "raket" in de veelvoudige terminologie van de Frac?
EEN "missile" (sometimes called a "frac missile" or "missile manifold") is an older, simpler style of frac-spruitstuk bestaande uit een enkel langwerpig headerlichaam met meerdere inlaat- en uitlaatpoorten maar minimale geïntegreerde klepbediening. De naam komt van de cilindrische vorm van de vroege ontwerpen. Moderne spruitstuksystemen hebben raketten grotendeels vervangen bij schalieoperaties met een hoog aantal fasen vanwege hun superieure stroomcontrolevermogen, maar raketten blijven in gebruik voor eenvoudigere conventionele frac-operaties waarbij kostenminimalisatie de belangrijkste drijfveer is.
Vraag 4: Hoe gaat een frac-spruitstuk om met de drukstoot wanneer een pomp wordt toegevoegd of verwijderd?
Wanneer een pomp aan de spread wordt toegevoegd, staat de uitlaatklep op de frac-spruitstuk wordt langzaam geopend (niet opengeklapt) terwijl de pomp op lijndruk wordt gebracht voordat deze wordt aangesloten op het verdeelstuk. Deze "soft connect" -procedure, die 10 tot 30 seconden duurt, voorkomt een hydraulische hamergebeurtenis die zou optreden als een hogedrukpomp plotseling zou worden aangesloten op een verdeelstuk met een andere druk. Moderne geautomatiseerde verdeelstuksystemen omvatten logica voor drukvereffening in de inlaatklep: de klep gaat niet volledig open totdat het drukverschil erover onder de 500 psi daalt, waardoor een soepele drukovergang wordt gegarandeerd.
Vraag 5: Welke certificeringen moet een frac-spruitstuk hebben?
EEN properly certified frac-spruitstuk moet documentatie bij zich hebben voor: naleving van drukclassificatie API 6A of API 16C voor alle drukhoudende componenten; materiaaltestrapporten (MTR's) waarin alle drukhoudende onderdelen worden getraceerd naar hun warmte- en lotnummers; hydrostatisch testcertificaat ondertekend door een gekwalificeerde inspecteur; testcertificaten voor klepprestaties; en, indien van toepassing, NACE MR0175-conformiteitsdocumentatie voor zure service. Sommige exploitanten vereisen bovendien een apparatuurinspectie van derden (TPEI) door een erkende inspectie-instantie voordat ze op hun locaties worden ingezet.
Vraag 6: Waarin verschilt een frac-spruitstuk van een productiespruitstuk?
Hoewel beide vloeistofdistributiesystemen zijn, a frac-spruitstuk en een productiespruitstuk verschillen fundamenteel qua ontwerp en servicevereisten. EEN frac-spruitstuk is een tijdelijk hogedruksysteem (10.000–20.000 psi) ontworpen voor kortstondig, cyclisch pompbedrijf met schurende, met propmiddel beladen vloeistoffen. Een productiespruitstuk is een permanent systeem met lagere druk (doorgaans 1.000–5.000 psi) dat is ontworpen voor een continue stabiele stroom van geproduceerde koolwaterstoffen. Bij productiespruitstukken wordt prioriteit gegeven aan corrosiebestendigheid en langdurige afdichting; frac-spruitstuks geef prioriteit aan drukclassificatie, erosieweerstand en snelle veldherconfiguratie.
Conclusie: Het Frac-spruitstuk is de ruggengraat van elke moderne voltooiingsoperatie
EEN frac-spruitstuk is veel meer dan een passief stuk pijp; het is het hydraulische commandocentrum van een hydraulische breekinstallatie, en de specificatie, het onderhoud en de werking ervan bepalen rechtstreeks de werkefficiëntie, de personeelsveiligheid en de kwaliteit van de voltooiing. Het selecteren van het juiste verdeelstuktype (single-well, rits of combo), drukklasse (10K, 15K of 20K) en materiaalspecificatie voor uw vormings- en bedrijfsomstandigheden is een technische beslissing met grote kosten- en veiligheidsconsequenties.
De data makes a compelling case for investing in high-quality frac-spruitstuk uitrusting: spruitstukken met ritssluiting verminderen de voltooiing van de NPT met 30-40%, geautomatiseerde klepsystemen verminderen het aantal incidenten in verband met het spruitstuk met meer dan 60%, en voorspellende onderhoudsprogramma's verlengen de levensduur van de apparatuur met 20-35%. Terwijl de industrie blijft streven naar hogere pompaantallen, hogere behandelingsdrukken en gelijktijdige operaties met meerdere putten, zal de brekende spruitstuk zal alleen maar centraler worden – en technisch veeleisender – in de stapel voltooiingsapparatuur.
