In de ingewikkelde wereld van leidingsystemen is het selecteren van de juiste klep voorop voor efficiëntie, veiligheid en kosteneffectiviteit. Twee werkpaarden domineren industriële toepassingen: de poortklep en de kogelklep. Hoewel beide het fundamentele doel dienen om te stoppen of flow toe te staan, verschillen hun ontwerp, werking en ideale use cases aanzienlijk.
1. Ontwerp en mechanisme: de kern onderscheid

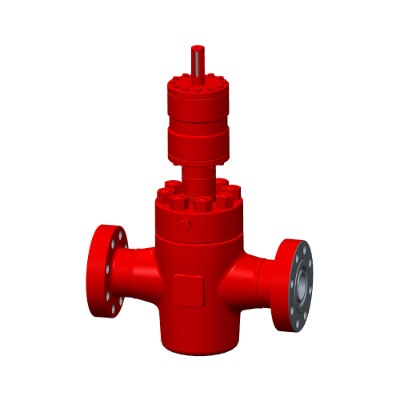

Poortklep: deze klep werkt op een eenvoudig lineair bewegingsprincipe. Een stevige, wigvormige of parallel gezicht "poort" beweegt loodrecht op het stroompad. Het draaien van het handwiel verhoogt of verlaagt deze poort in of uit het pad van de vloeistof. Wanneer het volledig wordt geopend, trekt de poort zich volledig terug in de klepbonnet en biedt een rechte opening, full-bore opening die de drukval minimaliseert.
Kogelventiel: zoals de naam al aangeeft, gebruikt deze klep een bolvormige bal met een gat (boring) door het midden. De bal 90 graden roteren via een hendel of versnellingsoperator lijnt de boring uit met de pijp voor stroom of positioneert de vaste zijde van de bal loodrecht op de blokstroom.
2. Functie: isolatie versus controle (en isolatie)
Gate klep: voornamelijk voor isolatie. Poortkleppen zijn ontworpen om volledig open of volledig gesloten te zijn. Hun langzame werking minimaliseert waterdier. Poortkleppen blinken uit in toepassingen die minimale drukval vereisen wanneer het wordt geopend en positief afsluiten wanneer gesloten, met name met viskeuze vloeistoffen of slurries waar de schuifpoort door afzettingen kan snijden. Ze zijn niet geschikt voor het smoren of het reguleren van stroming. Gedeeltelijke opening veroorzaakt trillingen, snelle slijtage van de poort en stoelen en potentiële schade aan het kleplichaam.
Kogelventiel: uitstekend isolatie en beperkte throttling. Kogelkleppen bieden positieve, bubbeldichte afsluiting met een eenvoudige bocht van 90 graden, waardoor ze ideaal zijn voor snelle isolatie. Hun ontwerp zorgt over het algemeen voor wat smoorkasten, hoewel het niet hun primaire functie is en erosie van de zachte stoelen in de loop van de tijd kan veroorzaken, vooral met stromen met hoge snelheid. Ze bieden betrouwbare afdichting in zowel lage als hogedruktoepassingen.
3. Bediening en snelheid
Gate -klep: langzame werking. Het openen of sluiten van een poortklep vereist meerdere beurten van het handwiel (vaak verschillende revoluties). Deze langzame werking is gunstig voor het voorkomen van waterhamer, maar is onpraktisch waar snelle afsluiting van cruciaal belang is.
Kogelventiel: snelle werking. De kwart-bocht (90 graden) werking van kogelvensters zorgt voor een extreem snel openen en sluiten, waardoor ze ideaal zijn voor noodafschakelingstoepassingen.
4. Stroomkenmerken en drukval
Poortklep: minimale drukval (wanneer volledig open). Het full-boring ontwerp van een poortklep betekent dat wanneer volledig ingetrokken, het stroompad vrijwel onbeperkt is, wat resulteert in zeer lage drukverlies-een belangrijk voordeel in lange pijpleidingen of systemen waar energie-efficiëntie van cruciaal belang is.
Kogelventiel: over het algemeen volledige boring of verminderde boring. Kogelkleppen zijn verkrijgbaar als "volledige poort" (boordiameter komt overeen met de pijp -ID) of "gereduceerde poort" (boordiameter kleiner dan pijp -ID). Volledige poortkleppen bieden drukval vergelijkbaar met een poortklep. Versies met verminderde poorten introduceren een hogere drukval maar zijn kleiner en goedkoper.
5. Afdichting en onderhoud
Poortklep: afdichting is gebaseerd op de wigingsactie van de poort tegen de stoelen. Hoewel effectief wanneer nieuw, kan de glijdende beweging na verloop van tijd leiden tot slijtage, waardoor de afdichting mogelijk in gevaar is. Het opnieuw inpakken van de stengelafdichting is gemeenschappelijk onderhoud. Riserende stengelontwerpen bieden een visuele indicator van de kleppositie.
Kogelventiel: afdichting wordt bereikt door de bal die tegen veerkrachtige (vaak PTFE) stoelen wordt gedrukt. Dit ontwerp biedt uitstekende, bubble-streng afsluiting. Zitplaatsen kunnen dragen, vooral als ze worden gebruikt voor het smoor, maar zijn over het algemeen vervangbaar. STEM -afdichtingen vereisen ook incidentele onderhoud.
6. Typische toepassingen: waar elk schijnt
Gate -klep:
Waterdistributienetwerken (hoofdlijnen, pompafvoer)
Power Plants (Steam Service, Feedwater)
Olie en gas (isolatie op ruwe lijnen, viskeuze vloeistoffen)
Slurry- en hoogoplossingen toepassingen
Toepassingen die volledige boring vereisen, lage drukval
Kogelventiel:
Process-industrieën die snel afsluiten (chemisch, petrochemisch) vereisen
Brandstofgasleidingen
Instrumentisolatie
Koelwatersystemen
Aan/uit -taken in HVAC
Toepassingen waarvoor bubbeldichte afdichting nodig is
De poortventiel blijft onmisbaar voor toepassingen die minimale stroombeperking en robuuste isolatie in volledig open of gesloten posities eisen, vooral met uitdagende vloeistoffen. Kogelkleppen bieden een ongeëvenaarde snelheid en afdichtingsbetrouwbaarheid voor aan/uit -taken. Inzicht in deze kernverschillen-de lineaire beweging versus kwartier, het full-bore ontwerp versus afdichtingsmechanisme en hun respectieve sterke punten op afzondering versus snelheid-stelt professionals in staat om de optimale klep te selecteren, om systeemintegriteit, veiligheid en langetermijnprestaties te waarborgen.
